激光焊缝跟踪系统 V2.0
激光视觉传感器 + 控制器 + 显示器，实现焊缝寻位、扫描与实时跟踪。
产品概述

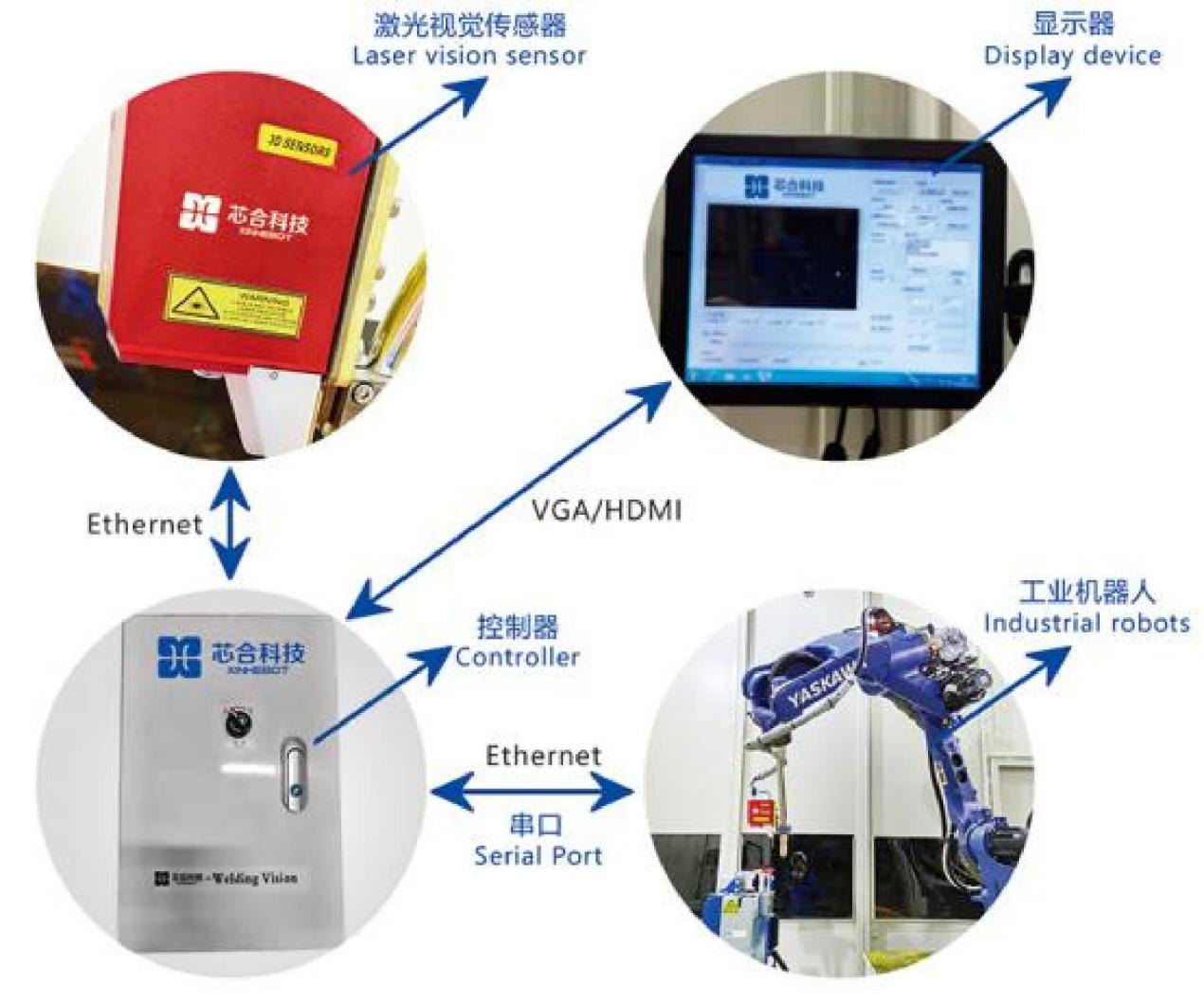

激光视觉焊缝跟踪系统主要由激光视觉传感器、控制器以及显示器组成，激光传感器采集焊缝图像信息，控制器对焊缝图像信息进行处理，并与焊接机器人保持实时通信，同时具有焊缝寻位、焊缝扫描、焊缝跟踪等功能，实现智能化焊接。

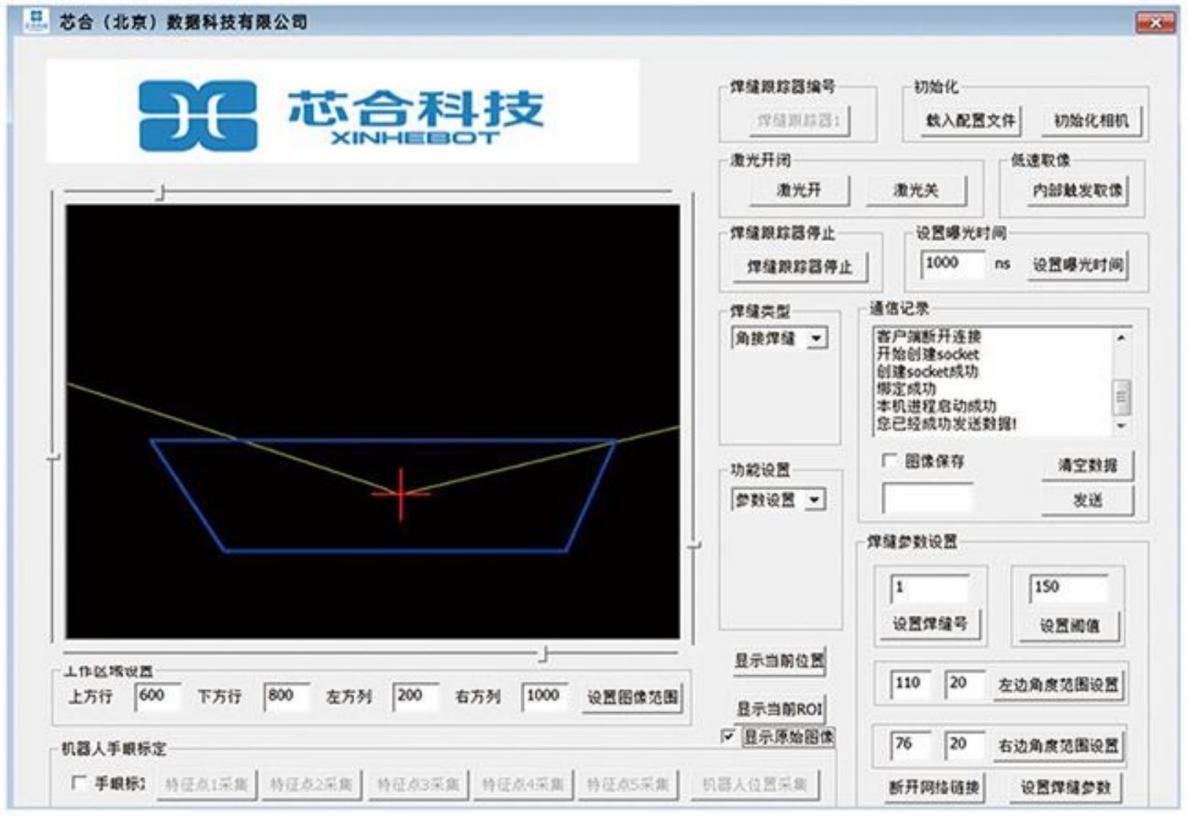

1.2 上位机界面
简易的人机交互界面，容易上手。该软件能够完成对各种类型焊缝的参数设置，实现寻位、扫描和跟踪等功能。
1.3 激光跟踪器特点
传感器技术参数
| 参数 | 数值 |
|---|---|
| 工作距离 | 100~170 mm |
| 检测宽度 | 55 mm |
| 检测高度 | 70 mm |
| 激光 | 红色激光 |
| 外壳保护 | IP67 防护 |
| 可更换保护玻璃 | |
| 风冷降温 |
| 防飞溅板 | |
|---|---|
| 工作温度 | 0~50 摄氏度 |
| 相对湿度 | 20%~85% |

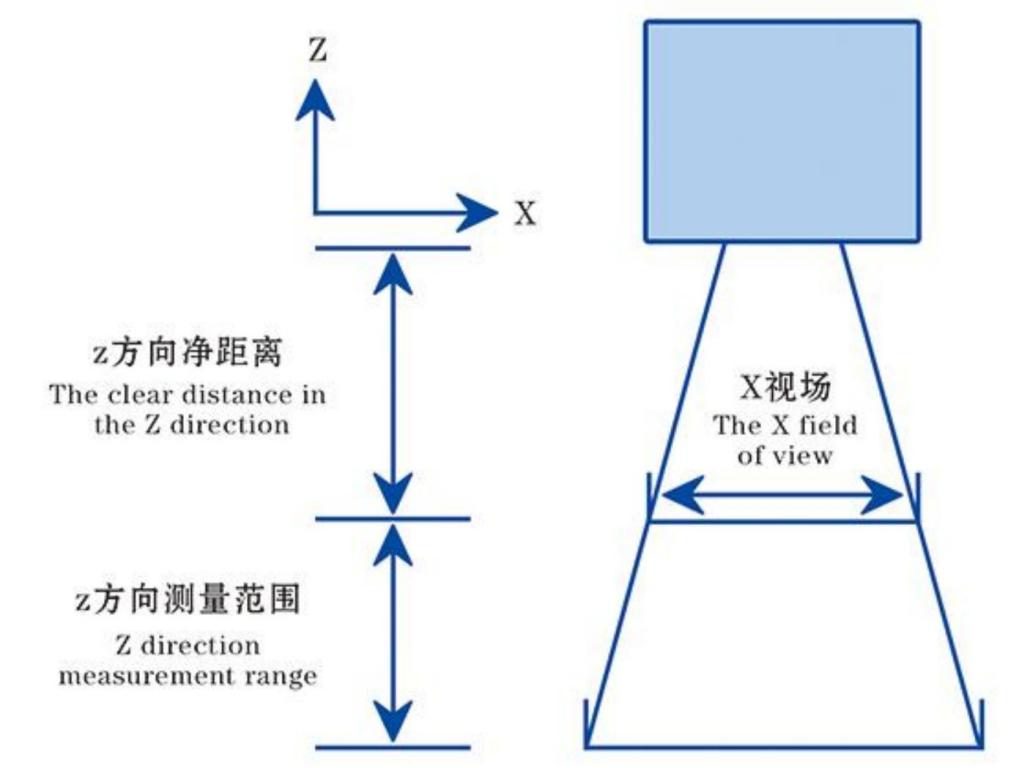

2.2 激光跟踪器视场范围
其中，X 视场范围为 55mm，Z 方向测量范围为 70mm，Z 方向净距离 100 mm。

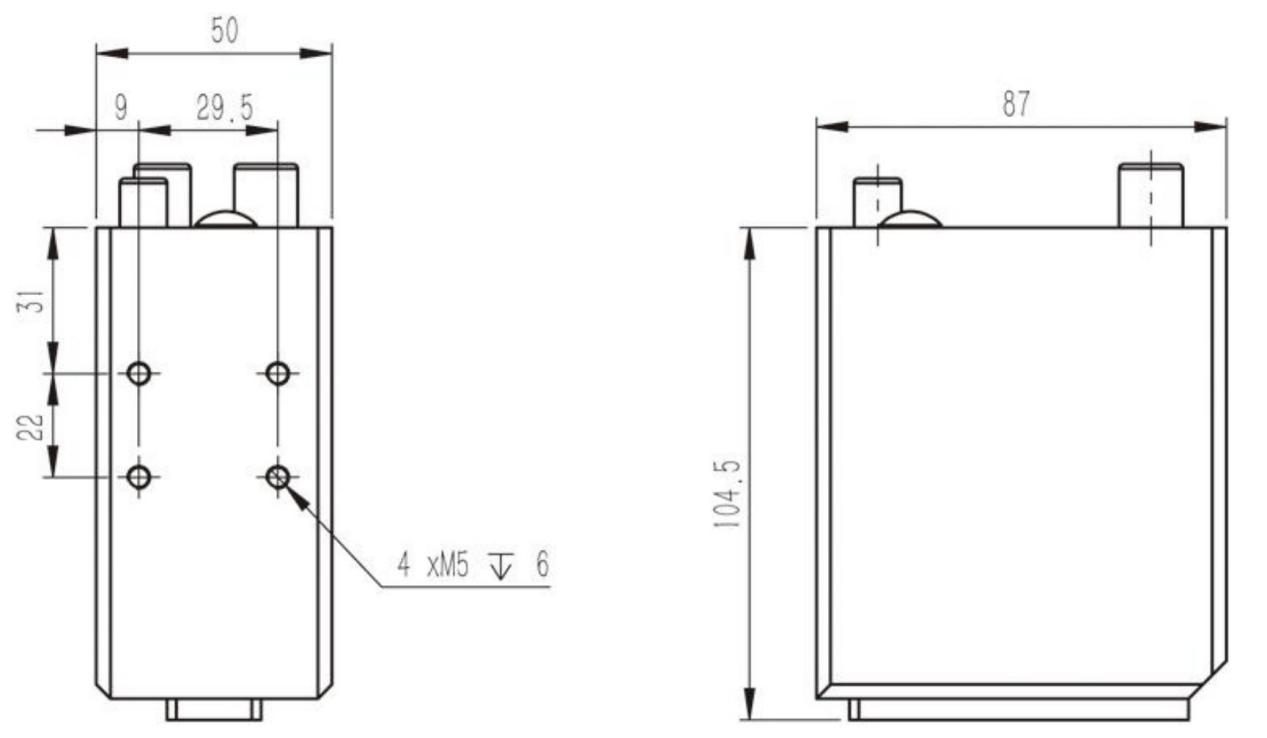

2.3 激光传感器尺寸

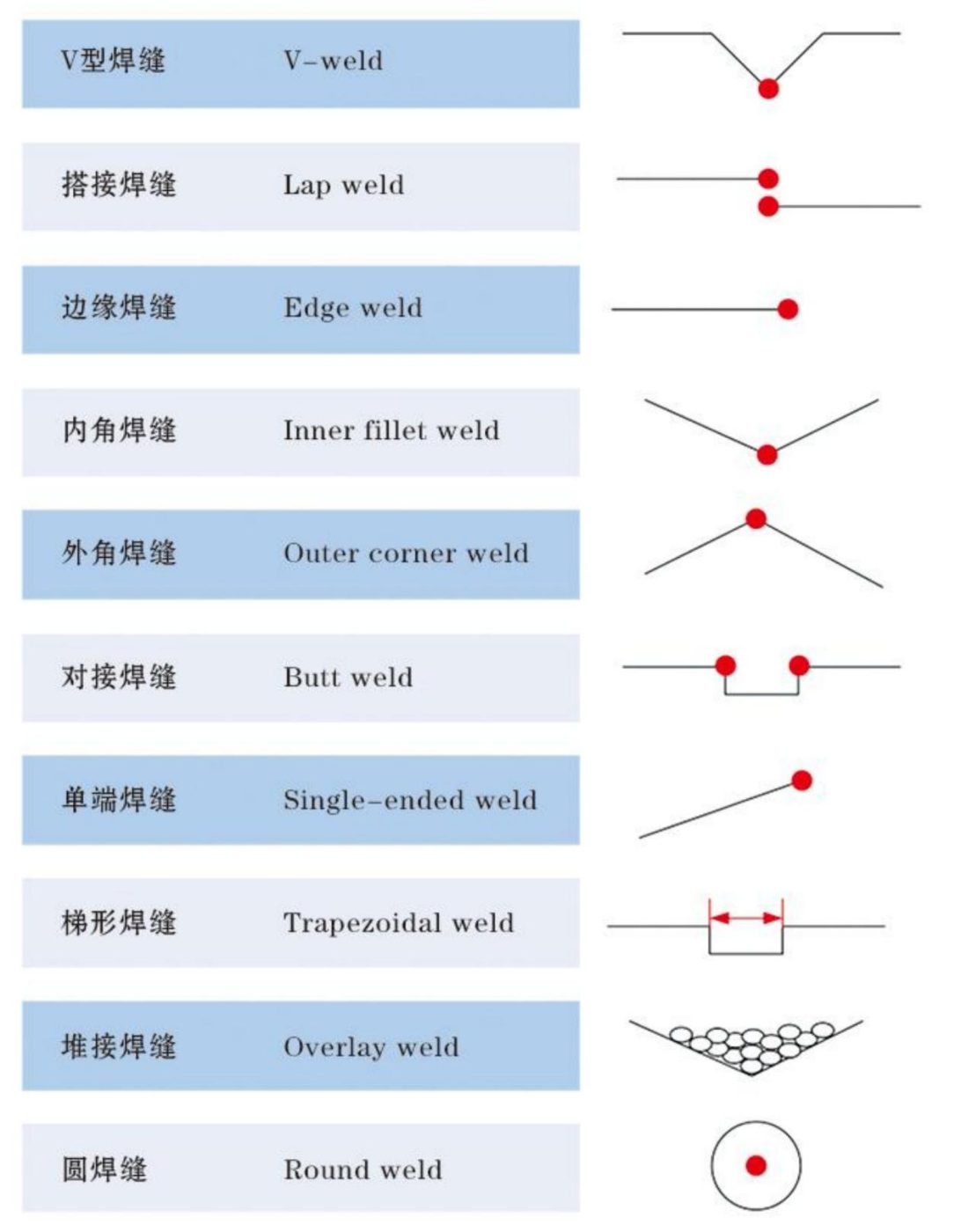

可检测焊缝类型
此外，支持定制各种复杂焊缝，包括倾斜半 V 型坡口、单卷边端接焊缝、卷边直角焊缝、正向双卷边对接焊缝、双卷边对接焊缝等。

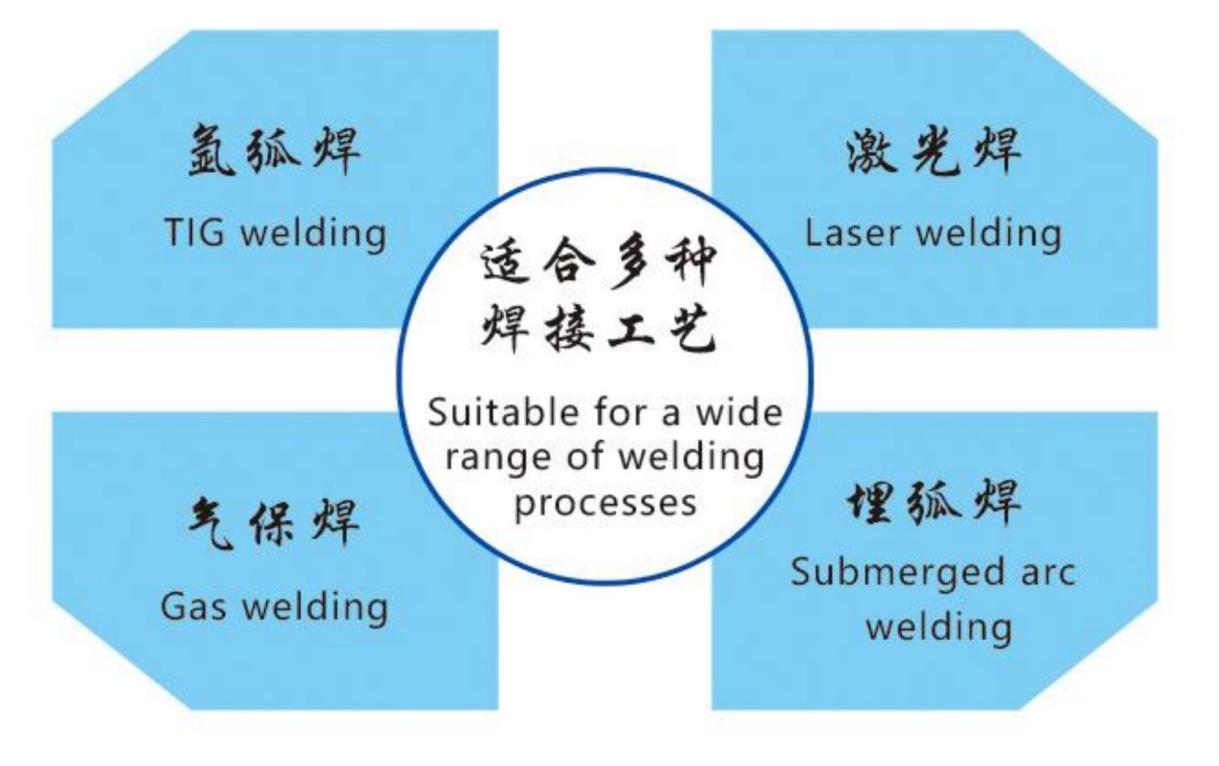

适合多种焊接工艺
产品优势
- 外形小巧，集成度高
- 功能强大，具有寻位、扫描、跟踪等功能
- 标定简单，使用方便

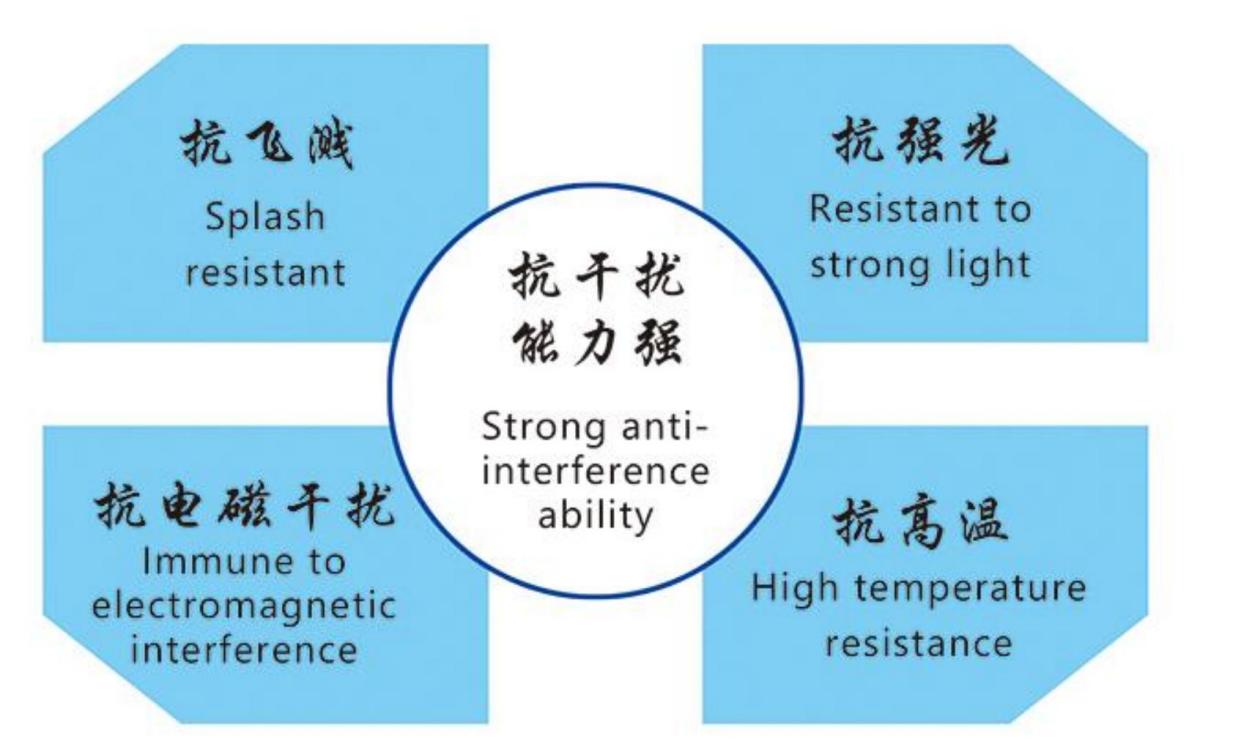

- 抗干扰能力强，抑制弧光、飞溅、反光
- 人性化交互，便于参数设置
- 灵活定制，支持多种焊缝类型、多种通信协议、 多种焊接工艺
标准配件
| 名 称 | 单 位 | 数 量 |
|---|---|---|
| 控制器 | 台 | 1 |
| 激光焊缝跟踪传感器 | 台 | 1 |
| 显示器 | 台 | 1 |
| 说明书 | 份 | 1 |
| 出厂合格证 | 份 | 1 |
| 操作规程 | 份 | 1 |

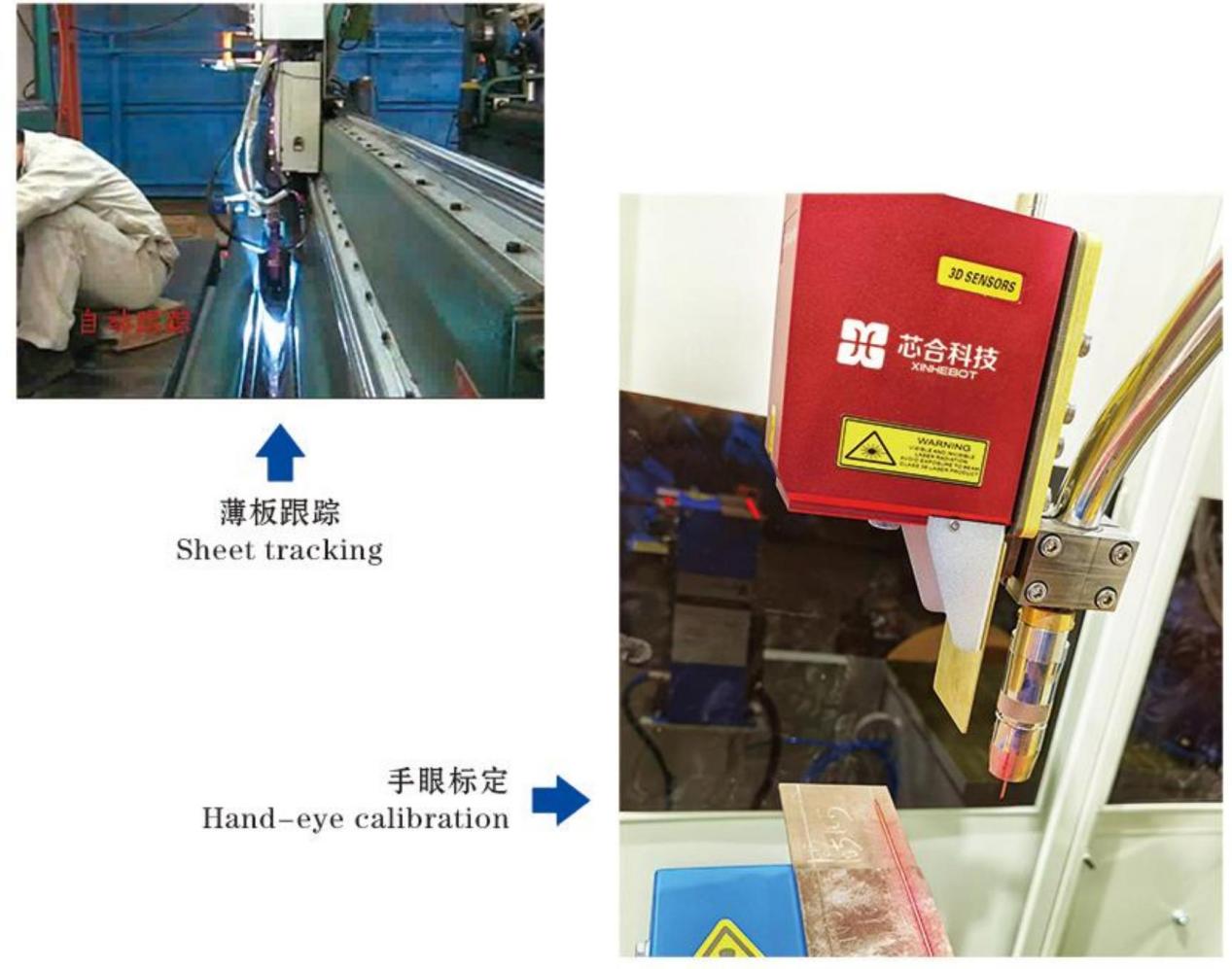

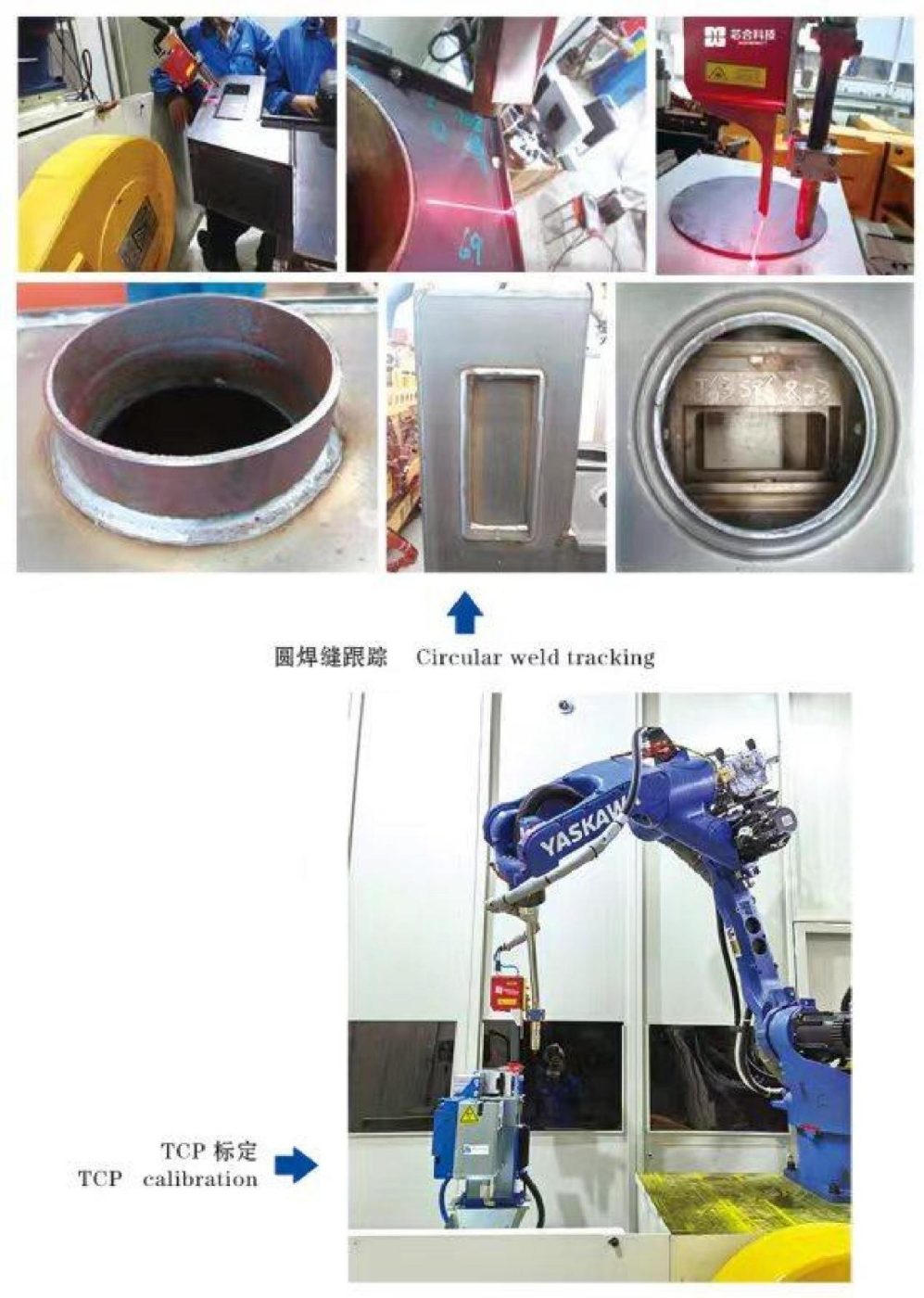

机器人应用案例
